车型：LF，发动机为3.2L汽油机。
行驶里程：129916km。
故障现象：车辆无法启动。
故障诊断：车辆拖到厂里后，初步确认无电。用蓄电池检测仪测试结果需更换蓄电池，但更换后钥匙无法开Ⅱ挡，且仪表里无任何显示，方向锁死。用SDD读取故障码如图1所示。

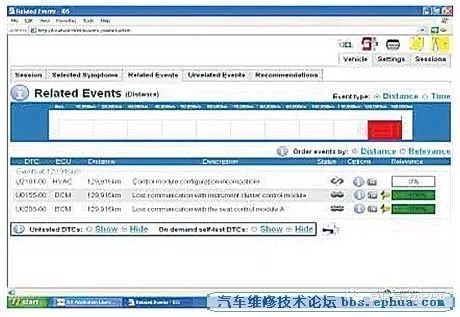

图1 故障信息
根据故障码分析，首先检查了相关保险均正常。更换蓄电池后检查发现除了仪表无任何显示及方向锁死外，挡位指示正常，操作Ⅱ挡动作后可变换挡位，音响、灯光、车窗、喇叭、雨刮、遥控及中控均正常。于是进行了网络测试，如图2所示。发现仪表无法沟通，拆下仪表插头测量其供电及搭铁正常，终端电阻为120Ω，正常。进一步分析电路图发现，方向锁死的原因是仪表没给CJB里的给方向锁供电的继电器线圈供电（电路图冗长，此略）。由此，可确认故障出在仪表，需更换仪表。

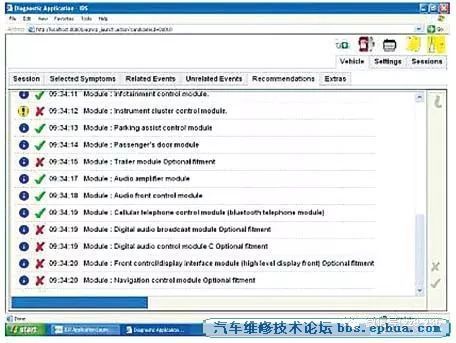

图2 网络测试结果
借其他车辆仪表试车，一切正常（注：仪表所显示里程数为当前车辆里程数，装回后显示原车里程数，不会被改写）。故障确认为仪表故障，订货待换。
故障总结：此案例属于近期神行者2的常见故障，仪表作为防盗系统的重要组成部分，提供点火钥匙电源信号。通过此案例的学习充分理解神行者防盗系统的工作原理。
