故障现象一辆2014年产新明锐车，搭载1.6 L发动机和自动变速器，行驶里程约为2万km，因定速巡行开关不起作用而进厂检修。
故障诊断 接车后试车验证故障，故障现象确实存在。连接故障检测仪调取故障代码，在“01-发动机电子装置”内得到故障代码“05784 P1698 转向柱电子系统请读取故障代码 静态”（图1），但在“16-转向柱电子设备”中却没有任何故障代码。记录并尝试清除故障代码，故障代码无法清除。

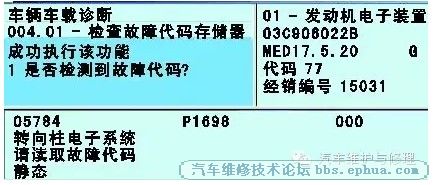

图1读取到的故障代码（截屏）
查阅相关数据流，发现在“01-发动机电子装置”的显示组66中读取不到定速巡行开关的信息（图2）；在“16-转向柱电子设备”的显示组4中能读取到定速巡行开关的信息，但不论怎样操作定速巡行开关，显示组4第1区数据显示的定速巡行开关信息一直处在关闭状态（图3）。

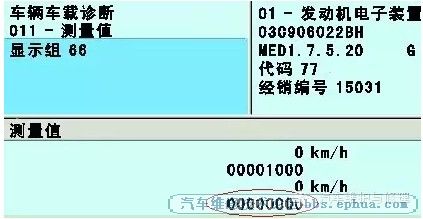

图2 “01-发动机电子装置”显示组66的数据（截屏）

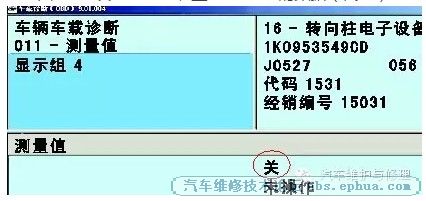

图3 “16-转向柱电子设备”显示组4的数据（截屏）
根据上述检查结果，判断故障原因可能是定速巡行开关（E45）及其相关线路存在故障，转向柱电子装置控制单元（J527）故障等。查阅相关电路图（图4），决定先拆下定速巡行控制杆（集成有定速巡行控制开关和定速巡行调速按钮），拆卸后发现其中有1根线断了（图5）。
故障排除更换定速巡行控制杆总成后试车，故障排除。
E45—定速巡行开关；E—227定速巡行调速按钮；J527—转向柱电子装置控制单元；

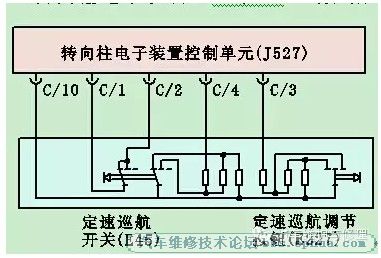

图4定速巡行开关和定速巡行调速按钮电路

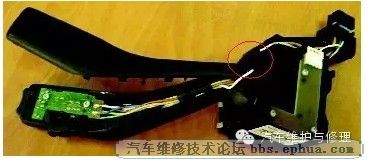

图5 拆卸定速巡行控制杆
