行驶里程约15.2万km的本田雅阁轿车。该车行驶时车速里程表时走时停，到后来表针完全停摆，计程器也停走了，仪表板上的发动机故障警告灯亮起。
故障检修：
（1）故障原因分析

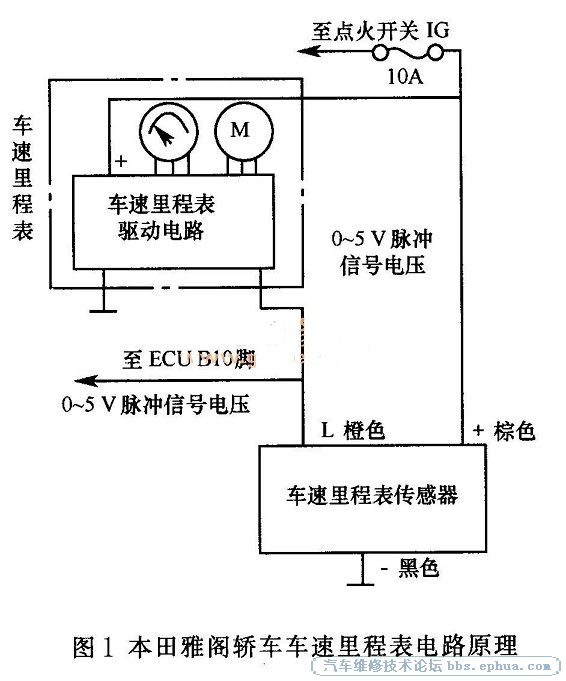

该轿车的车速里程表电路原理如图1所示，根据故障现象和电路原理分析，故障的可能原因有：
1）车速传感器有故障或传感器线路连接不良。
2）车速里程表驱动电路有故障。
3）车速里程表有故障。
（2）故障检修方法
首先进行直观检查：对车速里程表的相关线
路进行检查，线路及插接器等无异常。
检查车速传感器的电源与搭铁：拔下车速传
感器插头，闭合点火开关（ON）后，用一只12V的试灯测量车速传感器插头中间端子（接棕色线）的电压，试灯亮，说明传感器的电源正常；测传感器插头的搭铁端子（接黑色线）与搭铁之间的电阻，导通，说明传感器搭铁良好。
检查车速传感器的信号电压：将车速传感器的插头接好，用导线连接传感器的信号端子，并将线端引入驾驶室内，在车辆行驶中测传感器的信号电压，信号电压在0.5～1. 25V变化。正常情况下，车速传感器应输出0～5V变化的脉冲电压。因此，根据测得的传感器信号电压，初步判断为车速传感器有故障。
由于仪表板上的发动机故障警告灯亮起过，所以需要查一下发动机的故障码以确认故障。拆开驾驶室右侧下的护板，找到发动机ECU自诊断系统的检查插座，并用导线跨接。闭合点火开关（ON）后，仪表板上的发动机故障警告灯开始闪亮，显示故障码为17，从资料中查得，故障码17所对应的故障是车速传感器信号不良。
拆下车速传感器，将车轮支起一个，挂上低速档，观察变速器中与车速传感器连接的凹槽，发现其转动正常，排除了变速器处传感器信号触发转子传动的故障，仪表板也曾拆下过，未发现异常，因此确定是车速传感器的故障。
（3）故障处理措施
更换新的车速传感器，车速里程表工作恢复正常，故障排除。然后断开蓄电池的负极电缆线10s左右，以清除故障码，仪表板上的发动机故障警告灯不再闪亮。
故障分析：对于电控发动机，仪表板上的发动机故障警告灯闪亮时，表明发动机电子控制系统有故障，故障自诊断系统已储存了相应的故障码。因此，在进行故障检修前，应先读取故障码，根据故障码的提示检修故障，可使故障检修方便、准确、快捷。 |
