宝马5系BSD总线故障

2014-03-25 23:30:02 来源: 作者: 【大中小】浏览:10280次评论:0条

07年宝马523 N52发动机

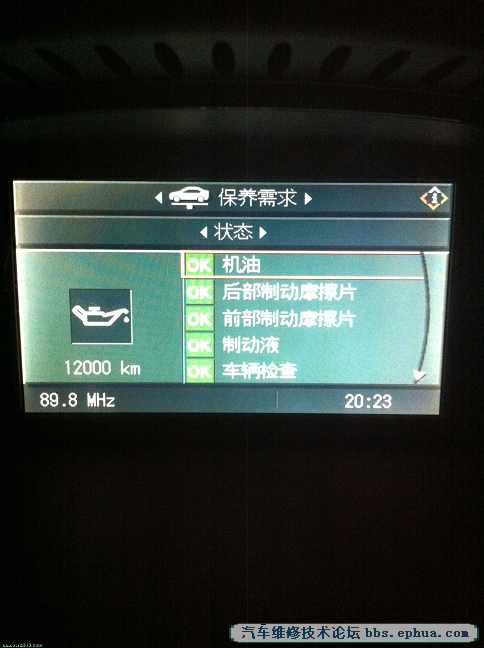

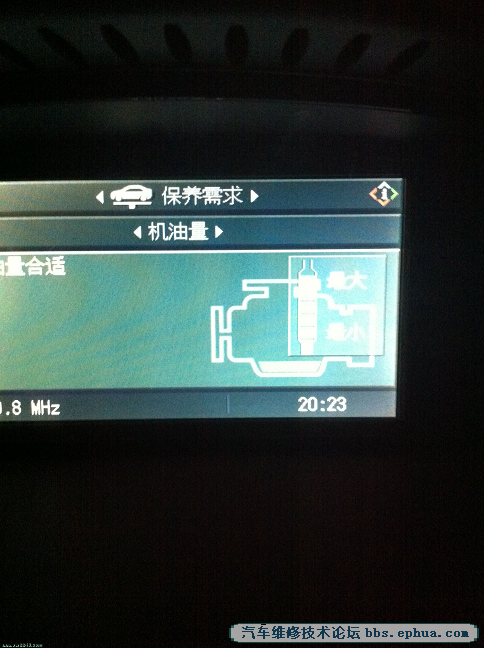

故障现象中央显示屏上无法显示正确机油保养值，机油量也无法正确显示。如下图" W

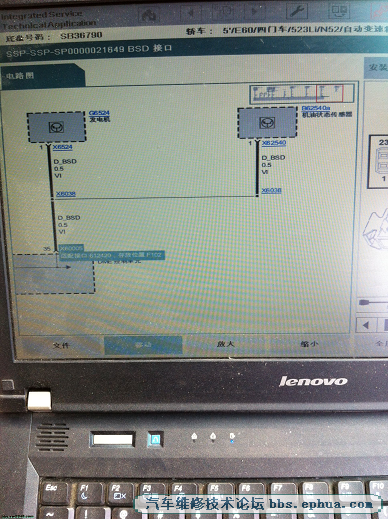

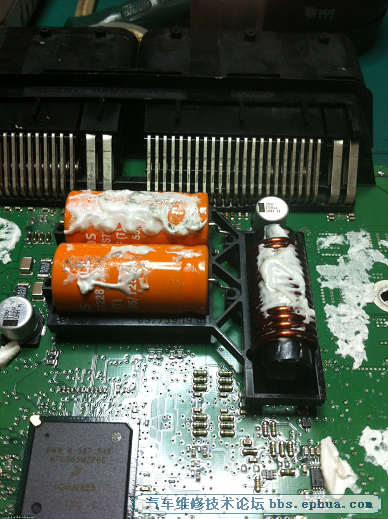

仪器检查故障码如图，显示BSD总线通信故障。根据电路图，BSD总线上面共有4个模块。分别是发电机，电流传感器，水泵，机油液位传感器。< 根据检测计划，对照电路图，测量BSD线上无电压，正常此线电压为7.5V左右。此车只有0.8V左右。分别断开每个模块，测量总线始终没有正常电压。在此说明一下测量总线电压的时候，必须保证有一个模块连接在总线上才能测到电压。测量后发现是发动机电脑的问题。更换此发动机电脑价格昂贵，而且需要编程。对此可以维修发动机电脑即可解决此问题。如下：
